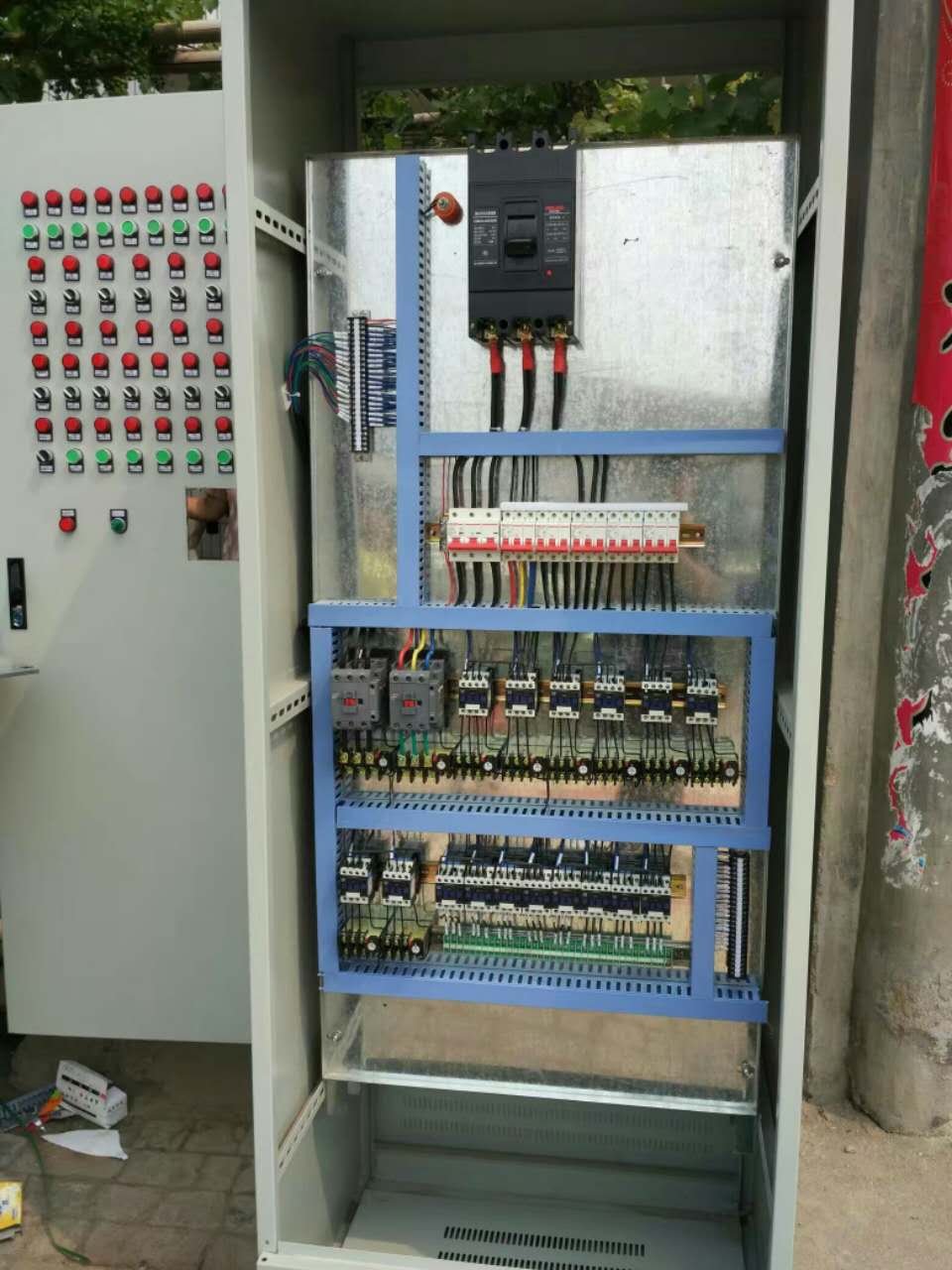

电气控制柜 PLC变频电控柜 环保自动控制柜厂家
该普通控制柜主要配套用于 引进消化吸收项目的除尘器,亦能广泛地运用于冶金矿山,水泥,铸造,医药,粮食加工等工业部门.该控制仪采用 通用的性能稳定的4000系列cmos电路,因而具有功耗低,抗干扰性强,性高,维修方便等优点.
脉冲控制仪采用工业级芯片作为控制核心；脉冲控制仪在印刷线路板上有明显的设置标志,可方便的进行控制仪的设置；控制仪输出侧设有各个输出点的工作指示,可判断输出点的状态；plc控制柜设有手动操作按钮,可方便的进行设备的调试,运行操作；该脉冲控制仪采用 外壳结构,配合 接头,可在室外,粉尘环境中使用；且脉冲控制仪配备可插拔的印刷线路板端子,可方便的进行接线.1．输出电压：ac220v+10%-5% 50hz
2．输出电压：dc24v,30v,110v三种（可供用户选择）
3． 大输出电路：1a,0.5a二种
4．输出回路：1-10路,1-20路任选
5．脉冲间隔时间：1～60秒连续可调
6．脉冲宽度时间：0.03秒～0.3连续可调
7．使用环境：（1）温度：-20℃～+50℃（2）空气相对湿度：≤85%（3）无严重的腐蚀气体和导电尘埃（4）无剧烈震动和冲击
1.plc控制柜的主要控制器件采用德国siemens(西门子)公司获iso9001认证的可编程控制器，性能,操作便捷,并具有的通讯能力。
2、电源电压范围宽ac 85v-264v。
3、室清灰间隔时间可以通过plc上的模拟量调节旋纽修改。
4、脉冲宽度可手动调整。
三．主要技术参数
1、总输入电源：ac 380v，内部供pc部分电源
ac120v-240v，50-60 hz，30a。
2、输出电压：ac 380v，ac 220v。
3、控制对象根据需要可扩展到64个。
4、时间控制参数的调节范围可 到0. 1秒。
四．工作条件
1、环境温度：－10℃～60℃。
2、环境空气相对湿度：≤90％
3、无剧烈震动的场所。
五．plc控制柜的操作面板
图一：控制器操作面板
六．控制柜的操作
(一)、开机操作（参见图一）
1、本机控制方式操作步骤：
⑴将控制柜内所有自动空气开关闭合。
⑵将操作面板上的“集中-本机”控制方式转换开关置“1”。“检修—运行”控制开关置“1”
完成上述两步骤操作后，pc控制器自动运行。
2、集中控制方式操作步骤：
该控制柜可允许远距离 控制室控制。
⑴将控制柜内所有自动空气开关闭合。
⑵将操作面板的“集中-本机”控制方式转换开关置“2”。“检修—运行”控制开关置“1”。
⑶将中控开关闭合。
