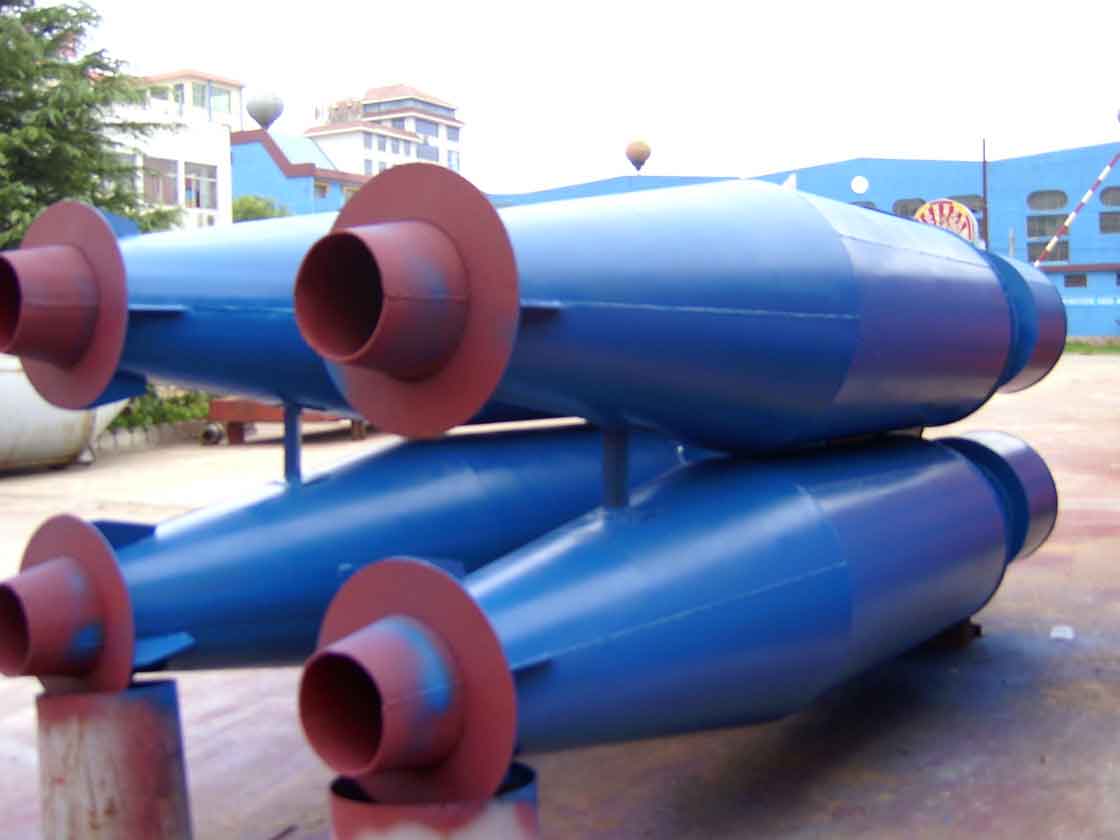

旋风除尘器结构特点





       旋风除尘设备以筒体直径为基准，有Φ300-Φ800mm共11种规格，每隔50mm为一级。按筒体个数分类有单筒、双筒、三筒、四筒和六筒5种组合。每种组合有两种排气型式，一种为水平（旁侧）排气（X型），一般用于负压操作；一种为上部（正中）排气（Y型），用于正压或负压操作。X型的双筒组合者，有正中进排气和旁侧进排气两种组合型式；单筒和三筒只有旁侧进排气一种型式；四筒和六筒组合只有正中进排气型式。对于Y型各种组合，可采用X型中任意一种进气位置。筒体和蜗壳有右旋转和左旋转两种型式。安装时进排气可采用`90度旋转的不同方向装配。排灰装置单筒组合配用圆锥式闪动阀，其他四种组合配用回转下料器。法兰垫片根据不同工作气体温度选取，在温度大于60℃时用石棉橡胶垫片，小于60℃时可用橡皮垫片。组装完毕后，应做不小于30000Pa的气压试验，以保证气密不漏风。
